Marca: Gigabyte

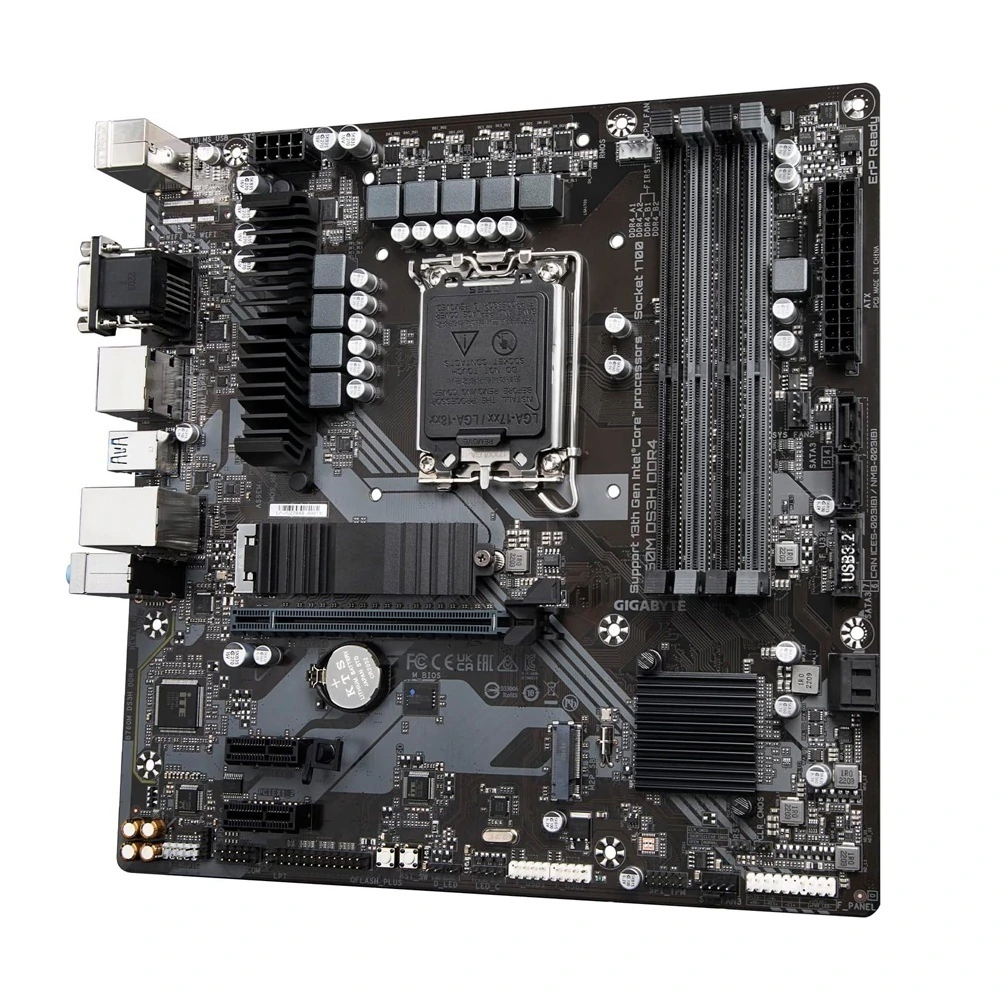

Modelo: B760M DS3H
Especificações:
Linha - Ultra Durable
Socket - LGA 1700
Chipset- B760 (1700)
Formato - MicroATX (mATX)
Tipo de Memória -DDR4
Canais de Memória - 4
Capacidade de Memória - 128GB
Frequência Máxima da Memória- 5333 MHz (OC)
Possui M2 -M.2 SATA
NVMe -Não
Versão PCIe -
Conexões de Vídeo-HDMI, DisplayPort (DP)
Número Portas USB 2.0 -2
Número Portas USB 3.0+ -3
Wi-Fi - Não
Portas Ethernet LAN -1
Velocidade Ethernet LAN-Até 2.5 Gigabit
Iluminação-Não possui
Chipset:
Intel B760 Express
CPU:
Soquete LGA1700: suporte para processadores Intel Core, Pentium Gold e Celeron de 13ª e 12ª geração
O cache L3 varia com a CPU
Formato:Micro ATX
Memória:
Suporte para DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/
3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s
4 x DDR4 DIMM soquetes com suporte até 128 GB (32 GB single DIMM capacity) of system memory
Arquitetura Dual Channel
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)
Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16
Suporte para módulos de memória Extreme Memory Profile (XMP)
Gráficos Onboard:
Processador gráfico integrado-Intel HD Graphics support
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz
* Suporte para a versão DisplayPort 1.2.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Suporte para até quatro monitores ao mesmo tempo
Áudio:
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as
configurações de áudio.
Suporte para saída S/PDIF
Rede:
Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)
Slots de Expansão:
CPU: 1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16
Chipset:2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1
Armazenamento:
CPU
1 conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)
Chipset:
1 conector M.2 (soquete 3, chave M, tipo 2280 PCIe 4.0 x4/x2 compatível com SSD) (M2P_SB)
4 conectores SATA 6Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB
Chipset:
1 porta USB Type-C no painel traseiro, com suporte para USB 3.2 Gen 2
5 portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
2 portas USB 2.0/1.1 no painel traseiro
Chipset + 2 Hubs USB 2.0
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores Internos I/O
1 x Conector de alimentação principal ATX de 24 pinos
1 x Conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
3 x cabeçalhos do ventilador do sistema
1 x cabeçalho de faixa de LED endereçável
1 x cabeçalho de faixa de LED RGB
2 x M.2 Socket 3 conectores
4 conectores SATA 6Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho USB 3.2 Gen 1
2 x cabeçalhos USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x cabeçalho de porta paralela
1 x cabeçalho de saída S/PDIF
1 x botão Q-Flash Plus
1 x botão de reset
1 x jumper de reset
1 x jumper CMOS claro
Conectores Painel Traseiro:
2 portas USB 2.0/1.1
1 porta de teclado/mouse PS/2
1 porta D-Sub
1 porta HDMI
2 x DisplayPorts
3 portas USB 3.2 Gen 1
1 porta USB Type-C , com suporte para USB 3.2 Gen 2
1 porta RJ-45
3 x conectores de áudio
Controlador I/O:
Chip Controlador iTE I/O
Monitoramento H/W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada dependerá do cooler que você instalar.
BIOS:
1 flash de 128 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Exclusivas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das
especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Pacote de software:
Norton Internet Security (versão OEM)
Software de gerenciamento de largura de banda LAN
Sistema Operacional:
Suporte para Windows 11 de 64 bits
Suporte para Windows 10 de 64 bits
